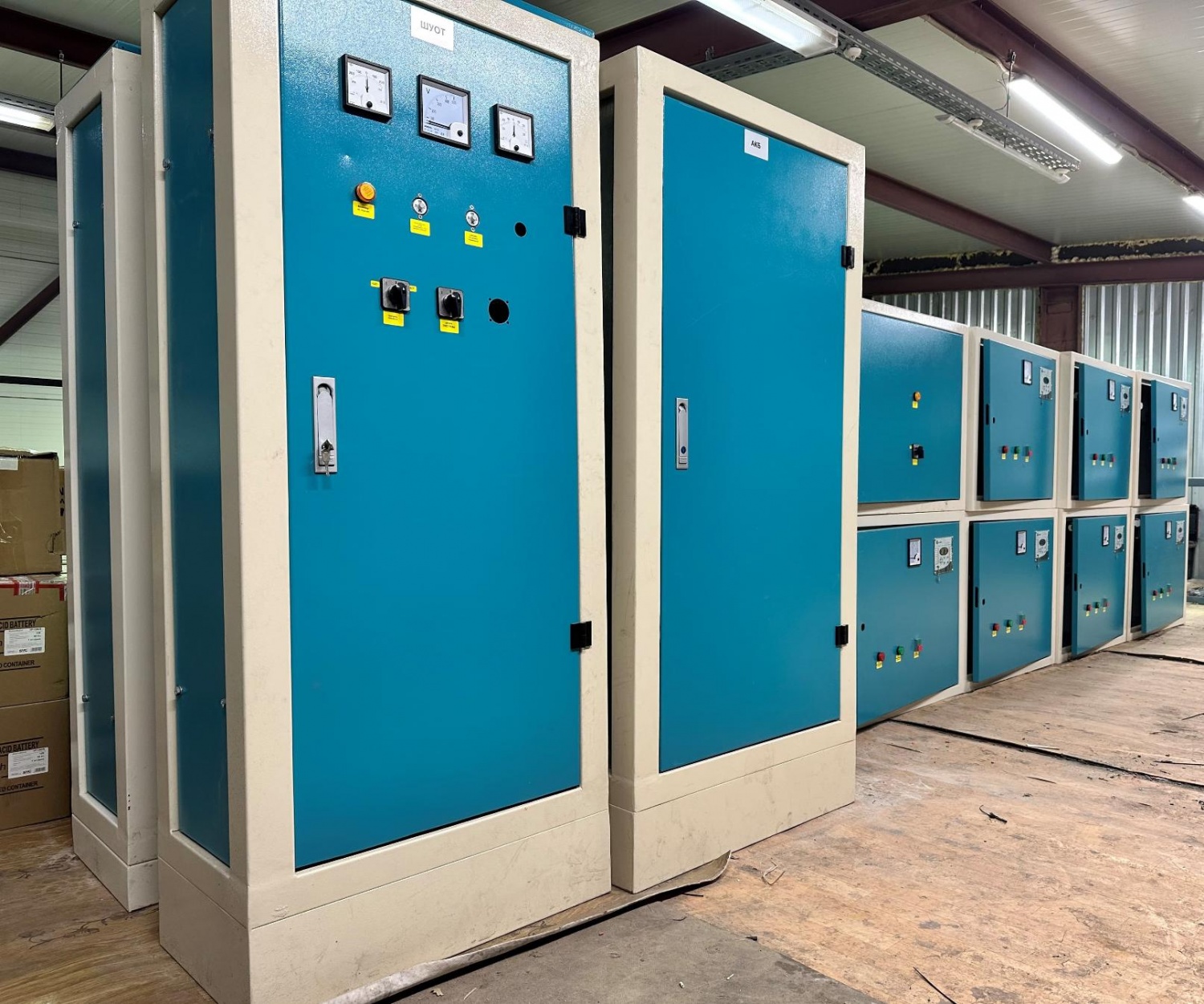

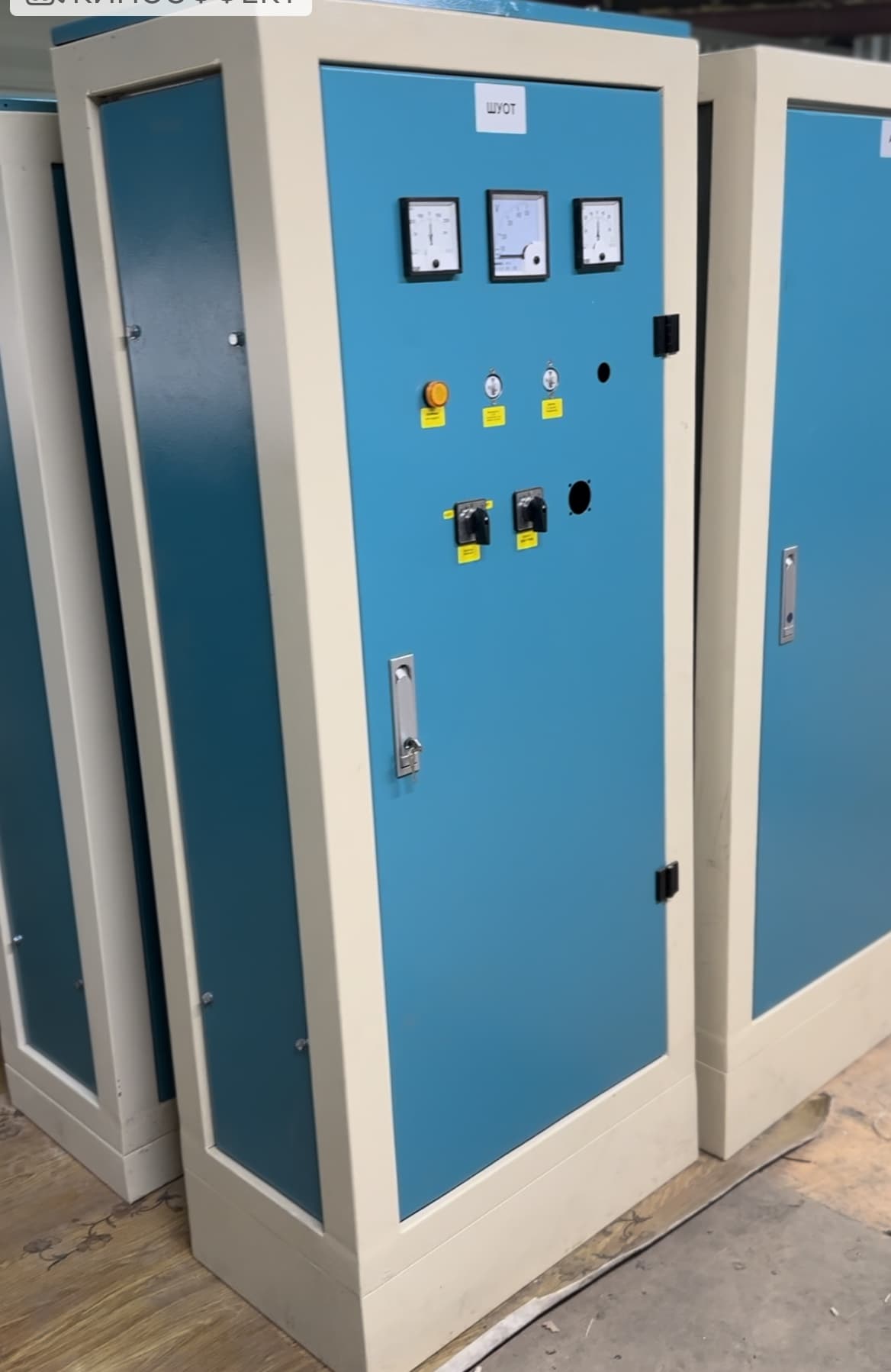

Шкафы управления оперативным током (ШУОТ)

Шкаф управления оперативным током ШУОТ предназначен для обеспечения различных потребителей заданным напряжением постоянного тока в объектах энергетики, промышленности, нефтегазовой отрасли и других объектах, является гарантированным источником питания постоянного тока.


ШУОТ обеспечивает выполнение следующих функций:

·         прием электрической энергии от источников переменного тока;

·         резервирование вводов и автоматическое переключение между ними;

·         преобразование переменного тока в постоянный;

·         прием электрической энергии от АБ;

·         контроль состояния АБ, заряд АБ и защита ее от глубокого разряда;

·         распределение постоянного тока по потребителям;

·         защита вводов и отходящих линий от токов перегрузки и коротких замыканий;

·         непрерывный контроль сопротивления изоляции с автоматическим определением отходящей линии, на которой произошло повреждение или снижение сопротивления изоляции ниже допустимого значения;

·         мониторинг и индикация состояния оборудования ШУОТ;

·         индикация напряжения и тока нагрузки на ШПТ;

·         сигнализация положения автоматических выключателей;

·         формирование общего сигнала "Авария" при срабатывании защит.


ШУОТ рассчитан для эксплуатации внутри помещений, при следующих условиях:

·         высота над уровнем моря до 1000м при номинальной нагрузке. При увеличении высоты – снижение нагрузки на 1% на каждые 100м;

·         температура окружающей среды от -25 до 40ОС в зависимости от типоисполнения;

·         относительная влажность воздуха окружающей среды не более 80% при температуре +25ОС;

·         окружающая среда не взрывоопасна, не содержит токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию;

·         место установки шкафа должно быть защищено от попадания масла, солёной воды, эмульсии и т.д.;

·         рабочее положение – вертикальное, допускается отклонение до 5° в любую сторону;

·         отсутствие непосредственного воздействия солнечной радиации;

·         содержание токопроводящей пыли в помещении и охлаждающем воздухе не более 0.7 мг/м3.

·         ударные нагрузки не допускаются, вибрационные нагрузки допускаются до 35Гц, ускорение 0,5 g.



Технические характеристики


Таблица 1. Основные параметры

Параметр, характеристика

Значение

Номинальное входное фазное/линейное напряжение, В

~220/380

Допустимое отклонение напряжения питающей сети, %

±15

Число фаз источника входного напряжения

3/N

Частота входного напряжения, Гц

45-65

Коэффициент мощности, не менее

0,94

Номинальное выходное напряжение, В

=230/=115

Диапазон изменения выходного напряжения выпрямителя, В DC

150-300/76-150

Номинальный выходной ток, А

5-10, 20, 30, 40, 60, 80, 100 и тд

Пульсации выходного напряжения, %

0,2

Регулируемые уставки контроля снижения сопротивления изоляции отходящих фидеров в соответствии с исполнением, кОм

0-99

КПД, %

≥ 96

Сопротивление изоляции электрических цепей относительно корпуса и изоляции между входами и выходами, не менее, МОм

5

Габаритные размеры ШхГхВ (мм) - Шкаф ШУОТ - Шкаф АБ

По согласованию с Заказчиком

Степень защиты

IP21-IP54

Способ обслуживания

Односторонний

Подвод кабелей

снизу, сверху*

Емкость аккумуляторной батареи (А/ч)

65*

Количество аккумуляторных батарей в шкафу АБ, шт.

17*/9*

Срок службы аккумуляторных батарей

5-18**


* По требованию заказчика возможны изменения.
** Срок службы установленных в шкафу герметизированных аккумуляторных батарей – в соответствии с эксплуатационной документацией предприятия-изготовителя.

По требованию заказчика ШУОТ может иметь следующие опции:

·         входное линейное напряжение из ряда: 220, 230, 240, 380, 400, 415, 440, 660 В;

·         увеличенный диапазон отклонения входного напряжения питающей сети - (-30%+15%)

·         корректор выходного напряжения V-DROP;

·         включение привода высоковольтного выключателя;

·         принудительная вентиляция (шкафов ШУОТ и АБ);

·         обогрев (шкафов ШУОТ и АБ);

·         устройство мигающего света;
