КТПНУ - комплектная трансформаторная подстанция наружной установки, утепленная типа "сэндвич"

Осуществляем производство и поставку КТПНУ.

Основное назначение КТПНУ – это снабжение электроэнергией добывающей промышленности, жилого фонда и общественных зданий и иных объектов коммунального хозяйства городской среды. В конструкцию КТПНУ входит прочная металлоконструкция, которая покрыта панелями «сэндвич». Состав всех наружных элементов – это листовая сталь, имеющая алюмоцинковое покрытие и окраску порошковой эмалью.

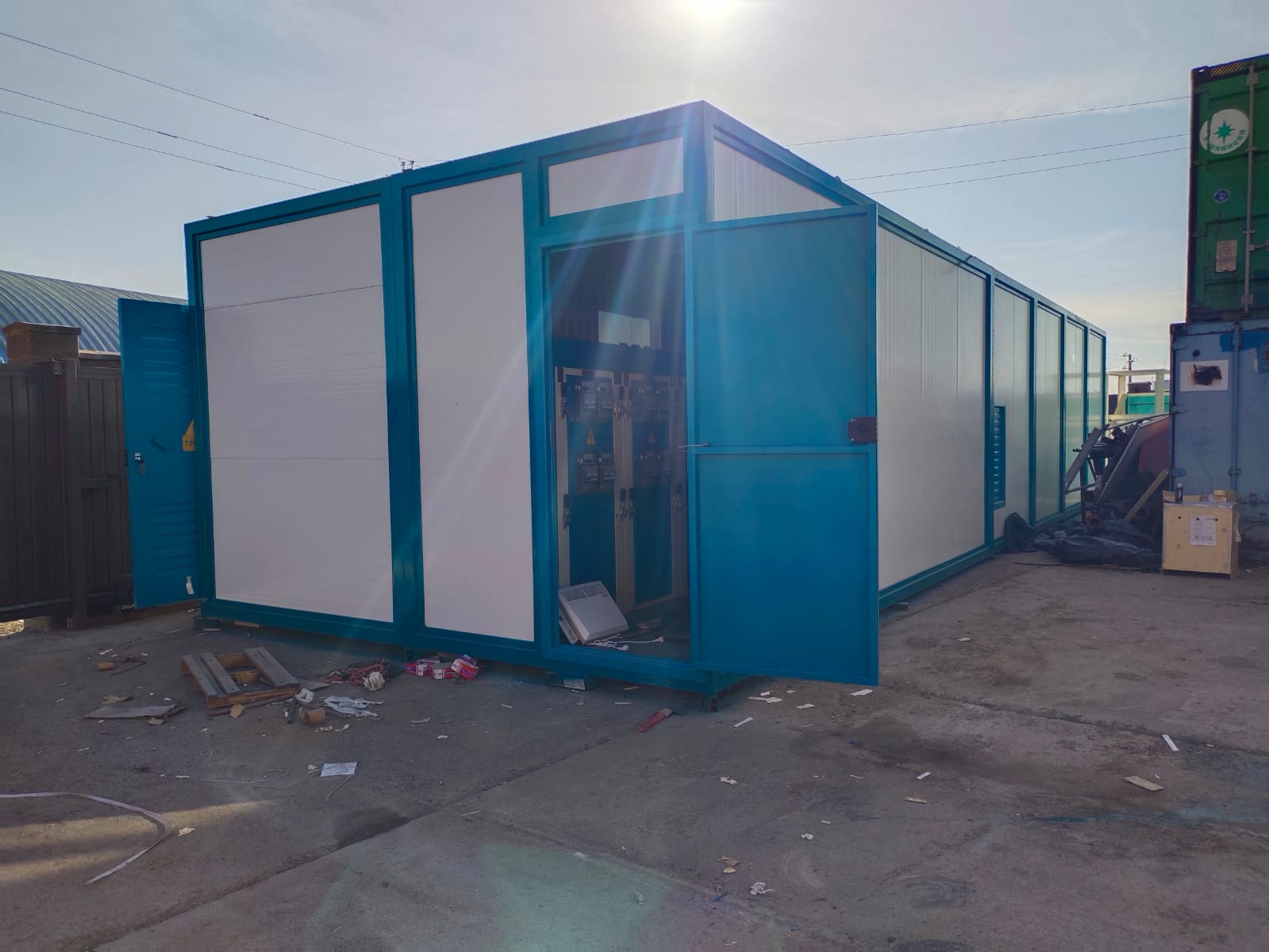

КТПНУ типа "сэндвич"

В корпусе КТПНУ имеются следующие отсеки:

• Трансформаторный – монтируется любой по исполнению вид трансформатора (ТСЗ, ТМГ, ТМЗ, ТМ);
• РУВН – ставятся аппараты высоковольтные коммутации и защиты (куда входит нагрузка ВНА, ВНР а также предохранители), кроме того, ставится ячейка высоковольтная КСО;
• РУНН – монтируются импортные аппараты коммуникационные, такие, как Schneider Electric, рубильники и выключатели РПС автоматические ВА, а еще ЩО-70 или ВРУ панели.

Потолок, стены и двери блоков в распределительных устройствах обшиваются «сэндвич» панелями, имеющими наполнитель, аналогично утепляется и пол подстанции. Также, КТП из сэндвич панелей характеризуется высоким классом огнестойкости согласно СНиП.

КТПНУ имеет раму, изготовленную из конструкционной стали и защищенную от коррозии специальным покрытием. Сквозные отверстия в обслуживающем коридоре обеспечивают вентиляцию. Этой же цели служит вентиляционный сквозной канал в двухслойной крыше.

Характеристики прочности трансформаторных подстанций с утеплением соответствуют всем нормативам прочности. Их можно быстро смонтировать и ввести в эксплуатацию. По желанию заказчика формируется нужный температурный режим внутри КТПНУ. КТПНУ имеет аналогичную киосковой подстанции комплектацию. По предпочтению заказчика, которое выявляется путем опросного листа, возможна установка дополнительной аппаратуры, например сигнализации, АВР и так далее.
