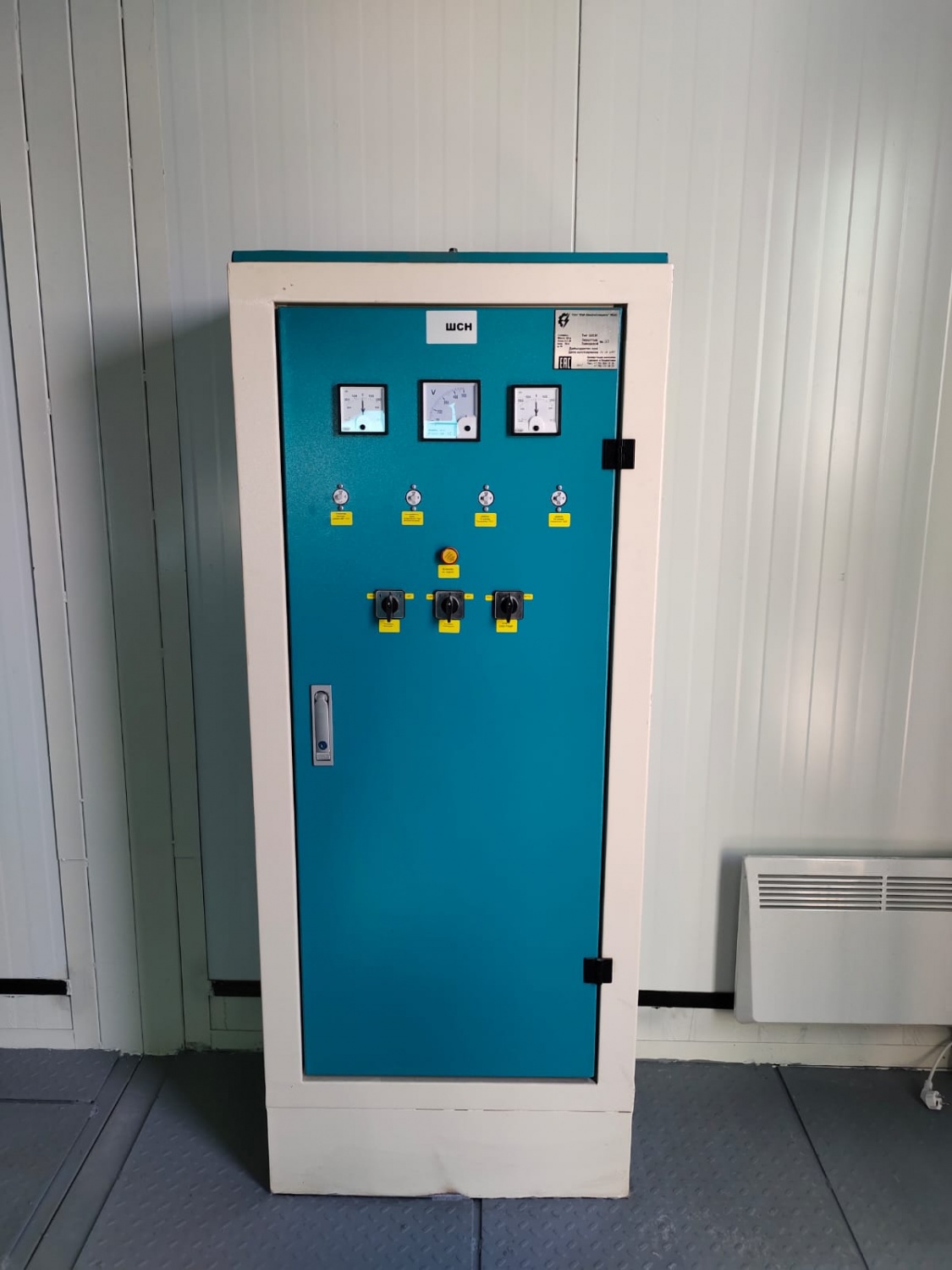

Шкаф собственных нужд (ШСН)

Назначение и область применения:

Шкаф собственных нужд типа ШСН предназначен для организации питания: цепей управления, сигнализации и блокировок, распределительного устройства (РУ-10кВ)

ШСН скомплектован согласно опросному листу, устанавливаются в помещениях с температурой окружающей среды от –10 С до +35 С и обслуживаются с передней стороны.

   Основные технические характеристики:


Параметры

Значение ( не более)

Номинальное рабочее напряжение, В

380/220

Габаритные размеры, мм:

а) ширина:

б) глубина

в) высота





700/400/1700

700

400

1700



Масса, кг

40/80

Условия эксплуатации:

- Высота над уровнем моря не более 1000 м.

- Относительная влажность воздуха не более 80% при температуре +20 С.

- Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров, а также производственной пыли в количествах, разрушающих или нарушающих работу панелей.

- Рабочее положение вертикальное, допускается отклонение от рабочего положения на 5 град. В любую сторону

Гарантийные обязательства:

Изготовитель гарантирует соответствие ШСН техническим требованиям государственного стандарта и техническому регламенту при соблюдении потребителем требований монтажа, эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации устанавливается два года со дня ввода в эксплуатацию, но не более двух с половиной лет со дня отгрузки потребителю.

Для ШСН, предназначенных для экспорта, гарантийный срок эксплуатации устанавливается один год со дня пуска в эксплуатацию, но не более двух лет с момента проследования их через Государственную границу Республики Казахстан
