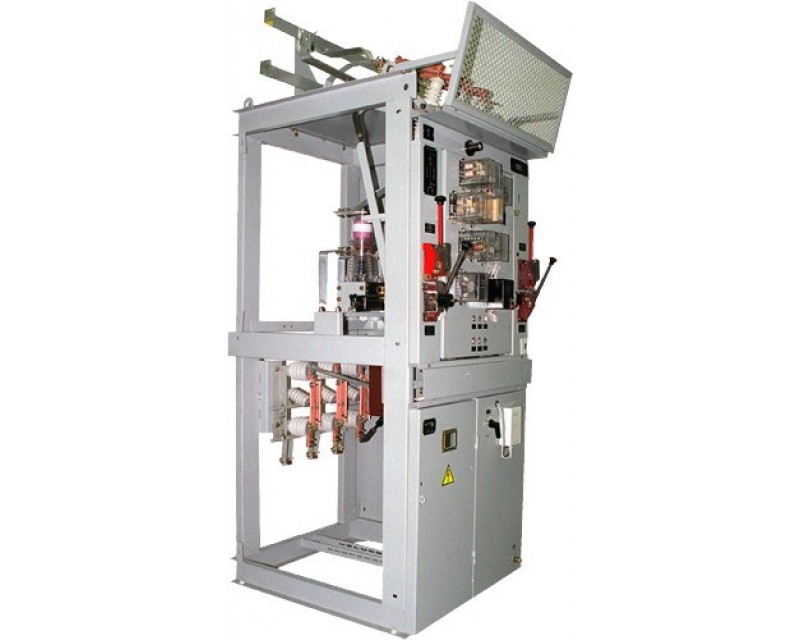

Камера сборная одностороннего обслуживания типа КСО-292

КСО-292 камера сборная одностороннего обслуживания, предназначена для работы в электрических установках трехфазного переменного тока частоты 50 и 60 Гц напряжением 6 и 10 кВ для системы с изолированной или заземленной через дуИз камер КСО-292 собираются распределительные устройства, служащие для приема и распределения электроэнергии.

Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер. гогасящий реактор нейтралью.

Из камер КСО-292 собираются распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер.

Камеры КСО-292 предназначены для применения для замены ранее изготовляемых камер серии КСО-2УМ, КСО-266, КСО-272, КСО-285 и имеют ряд преимуществ перед ними:

  • повышенная надежность и эксплуатация за счет применения современных высоковольтных коммутационных аппаратов, имеющих высокий механический и коммутационный ресурс;
  • возможность выполнения релейной защиты на многофункциональных, малогабаритных, высоконадежных микропроцессорных блоках известных фирм;
  • повышенная эксплуатационная безопасность за счет применения более надежных блокировок коммутационных высоковольтных аппаратов от ошибочных действий персонала при оперативных переключениях и ремонтных работах.

Технические характеристики

Наименование параметра Значение
Номинальное напряжение, кА 6; 10
Номинальный ток сборных шин, А до 1600
Номинальный ток главных цепей камеры с выключателем нагрузки, трансформатором напряжения, силовым трансформатором и предохранителями, А 630; 1000; 1600
Номинальный ток отключения главных коммутационных аппаратов камер:
- вакуумных выключателей, А
- выключателей нагрузки, А

1000
630
Номинальное напряжение вторичных цепей, В
- переменного тока
- постоянного тока

220
220
Вид изоляции Воздушная
Вид присоединения Кабельное или шинное
Условия обслуживания Одностороннее
