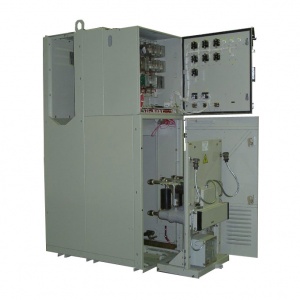

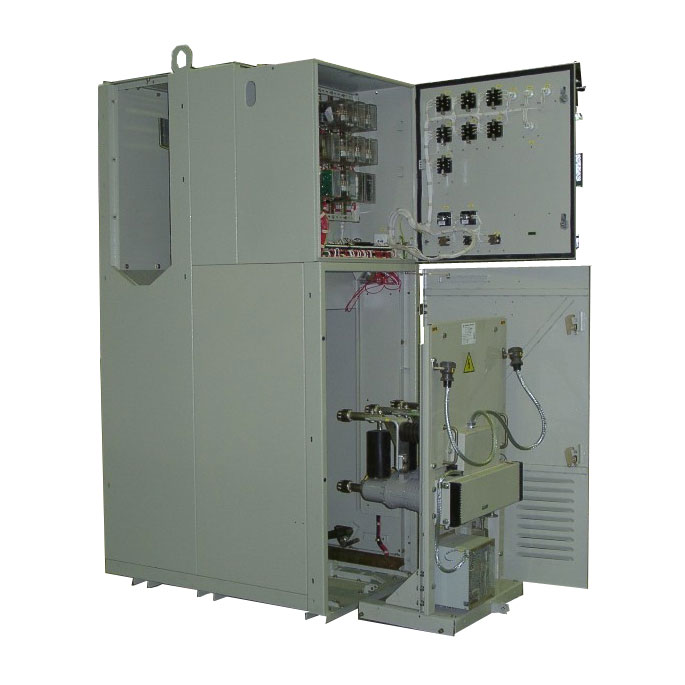

Шкаф КРУ серии КМ-1КФ

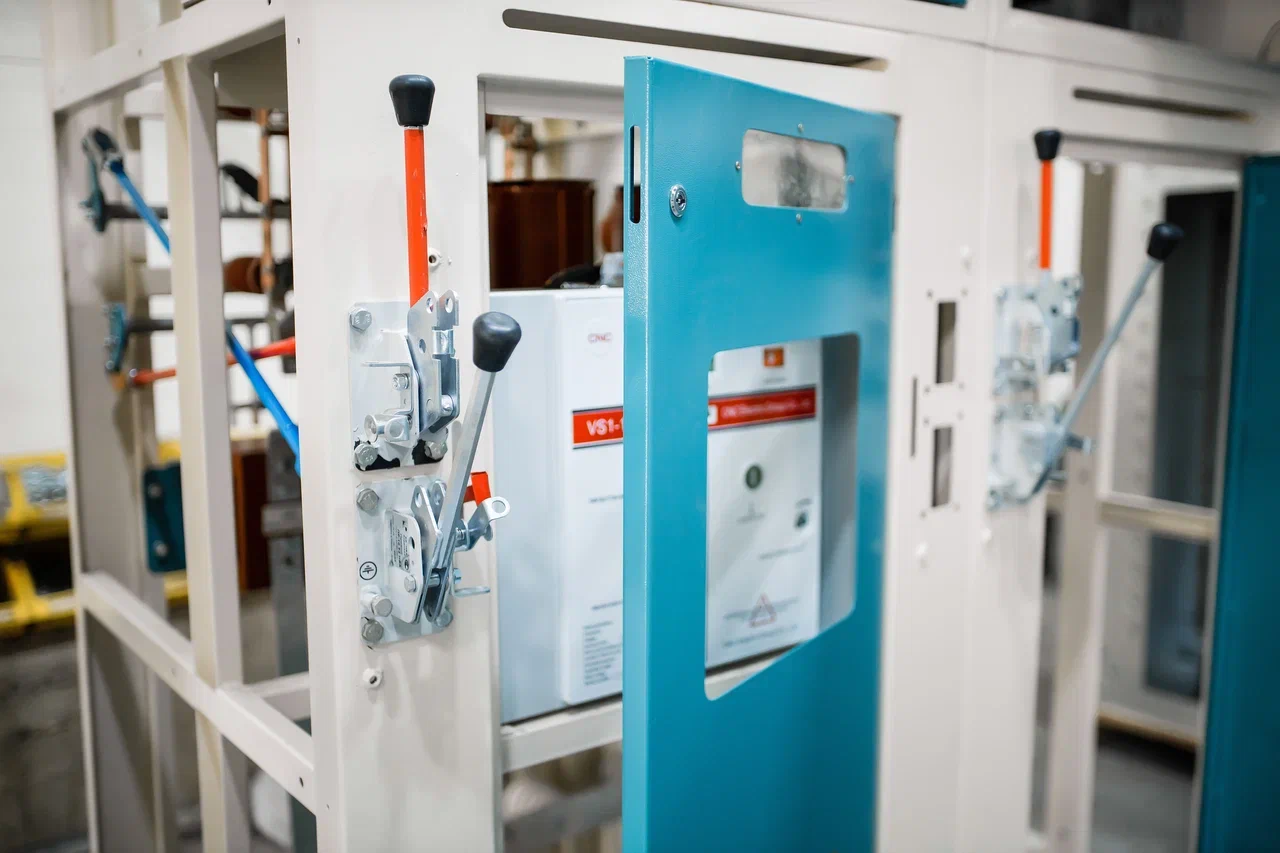

Шкаф КМ-1КФ состоит из жесткого металлического корпуса, внутри которого размещена вся аппаратура. Для безопасного обслуживания и локализации аварий корпус разделен на отсеки металлическими и стеклотекстолитовыми перегородками и автоматически закрывающимися шторками. Детали и элементы металлоконструкций шкафов изготовляются из качественной листовой стали на высокоточном оборудовании с программным управлением.

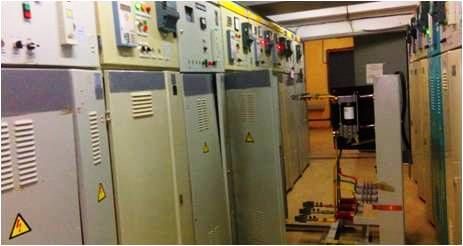

Из шкафов серии КМ-1КФ собираются комплектные распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных цепей и вспомогательных цепей шкафов. Сборные шины и ошиновка аппаратов главных цепей КМ-1КФ выполняются шинами из меди. Шкафы КМ-1КФ изготавливаются в габаритах на номинальное напряжение 10 кВ.
Комплектующее оборудование – разъединители, заземлители, выключатели, изоляторы опорные и проходные устанавливаются только с Uном=10 кВ, а трансформаторы напряжения, ограничители перенапряжений, силовые предохранители, силовые трансформаторы - на напряжение 6 или 10 кВ (по заказу).
В шкафах КМ-1КФ в зависимости от схемы главных цепей и конкретного заказа могут быть установлены следующие аппараты:
- выключатели вакуумные ведущих производителей этой отрасли;
- разъединители и заземлители высоковольтные (на токи 630, А) с приводами;
- трансформаторы тока типа ТОЛ-10 (или аналогичные) от 50 А до 3000А;
- трансформаторы напряжения типа ЗНОЛ, ЗНОЛП, НОЛП;
- предохранители типа ПКТ; ПКН;
- ограничители перенапряжений;
- силовые трансформаторы. Шкафы КМ-1КФ обеспечивают управление, защиты и блокировки в соответствии с заказом;
Шкафы КМ-1КФ имеют следующие преимущества:
- уменьшенная на 600 мм высота шкафа;
- более жесткая сварная конструкция;
- медная ошиновка;
- надежность блокировок;
- только вакуумные коммутационные элементы;
- полная локализация отсеков;
- надежная дуговая защита на фототиристорах;
- микропроцессорные блоки защит.
