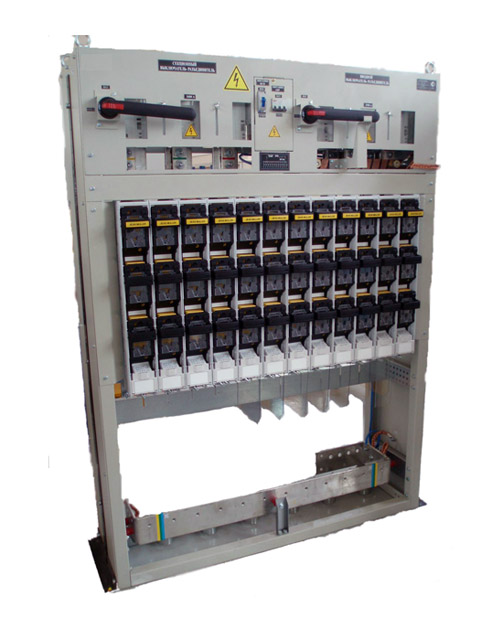

Шкаф низкого напряжения ШНН
Шкафы низкого напряжения (в дальнейшем ШНН) предназначены для приема, распределения и учета электрической энергии, а также для защиты от перегрузок и токов короткого замыкания в трехфазных электрических сетях с глухозаземленной нейтралью напряжением 380/220 В переменного тока частотой 50 Гц.
ШНН входят в состав комплектных трансформаторных подстанций киоскового типа и устанавливаются в отсек распределительного устройства низкого напряжения (в дальнейшем отсек РУНН).
Конструкция шкафа ШНН
Конструкция шкафа ШНН представляет собой сварной металлический каркас, изготовленный из профилированных уголков и металлического листа.
Отсеки учета электрической энергии и уличного освещения и обогрева снабжены навесными дверями. В двери отсека у чета электрической энергии изготовлены отверстия, которые позволяют снимать показания счетчиков не открывая дверь отсека.
Сверх у шкафа ШНН со стороны фаса да установлен козырек, на который вмонтированы электроизмерительные приборы. Козырек обеспечивает защиту от прикосновения к открытым токоведущим шинам.
Все элементы корпуса покрашены порошковой краской в цветовой гамме заказчика. Металлические покрытия соответствуют требованиям ГОСТ 9.301-86. Наружные и внутренние поверхности каркаса грунтованы и окрашены в соответствии с требованиями ГОСТ 9.032-74, ГОСТ 15150-90 и СНиП 2.03.11-85.
Оперативное обслуживание производится с фасада шкафа. Выводы от аппаратов отходящих линий выполнены кабелем.
Основные преимущества
При реконструкции действующих БКТПу и РТП применение ШНН данного типа дает возможность сохранения первоначальной компоновки объекта и существующих конструкций, пригодных для дальнейшей эксплуатации, так как вводные и секционные рубильники устанавливаются отдельно от шкафа на дополнительных конструкциях, согласно проекта.
